Система москитных сеток AlumSN

Система москитных сеток AlumSN


AlumSN

Система москитных сеток Нортекс, разработанная и созданная специально для использования в алюминиевых окнах витражей и фасадов.

Система не имеет аналогов в мире. Устанавливается без нарушения целостности алюминиевого окна. Дизайн геометрии алюминиевого профиля AlumSN выполнен в едином стиле с большинством алюминиевых систем и установленная москитная сетка органично вписывается в общий фасад здания.

AlumSN полностью исключает попадание в помещение мелких насекомых, тополиного пуха и, даже пыльцы растений, в зависимости от выбранного полотна. Это достигается установкой щеточного уплотнителя по всему периметру прилегания сетки AlumSN к алюминиевому окну.


монтаж alumsn


Преимущества системы AlumSN


Запатентованная системаУникальная разработка Nortex.

УниверсальностьУстанавливается на 95% систем алюминиевых окон.

Без насекомых!Надежно защищает от комаров, мошки, мух и других насекомых.

Сохраняется целостность окнаУстанавливается без засверливания оконного профиля

Эстетичный внешний видВозможность покраски в любой цвет RAL.



Конфигурация системы

Конфигурация системы

Установка на алюминиевые окна

Установка на алюминиевые окна


Разработка Nortex!


Компания Нортекс является разработчиком AlumSN, все комплектующие созданы специально для данной системы и приобрести их возможно только у нас и наших партнеров.

Весь конструктив и принцип работы системы AlumSN запатентованы компанией Нортекс и защищены Патентным Законом РФ от копирования и ухудшения качества, что так часто встречается на оконном рынке.

Дилер

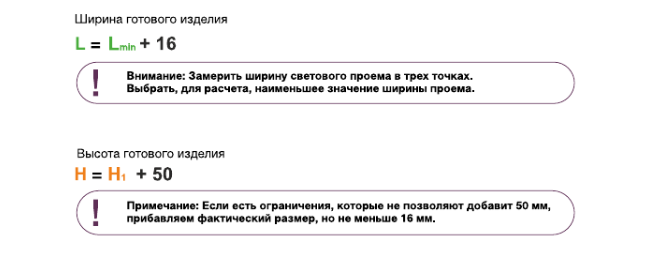

Как произвести замер

Как произвести замер




Как произвести замер


Как собрать москитную систему AlumSN



1. Москитная система AlumSN

1. AlumSN – Алюминиевая Система Нортекс собирается на внутренних алюминиевых углах (сухарях). Для производства данных москитных сеток понадобится пневматический пресс, или ручной углообжимной инструмент Нортекс.

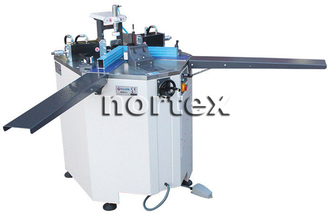

углообжимной станок
Москитная система AlumSN




2. Раскрой профиля

Осуществляется по следующим формулам:
ВЫСОТА профиля= ВЫСОТА светового проема + 40 мм
ШИРИНА профиля= ШИРИНА светового проема + 16 мм
Распил профиля осуществляется под углом 45 градусов.

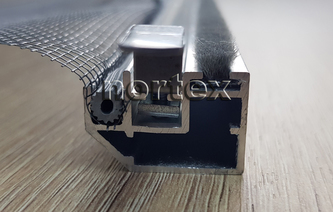

3. Установка универсального крепления и щеточного уплотнителя.

Для установки крепления в каждое из отверстий кронштейна вставляется винт и наживляется гайка, в таком виде крепления задвигаются в специальный паз профиля до сборки каркаса москитной сетки. Щеточный уплотнитель/фетр протягивается в паз также до сборки каркаса.

Установка универсального крепления
Установка универсального крепления




4. Установка ручки AlumSN.

В данной системе применяется специальная металлическая ручка, которая устанавливается (задвигается) в средний паз нижнего горизонтального профиля.

ВАЖНО! Ручку необходимо устанавливать до сборки и обжима каркаса москитной сетки.

Установка ручки
Установка ручки

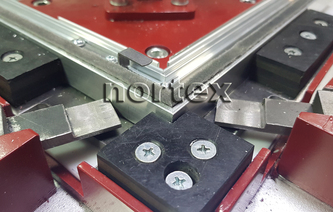

5. Сборка Алюминиевой Системы Нортекс.

Сборка сетки AlumSN происходит с последующим обжимом в углообжимном интрументе Нортекс, или на пневматическом прессе. Закатка москитных полотен (Fiberglass, Антипыльца, Антикошка, Micro Mesh, Diamond, MaxiVision) осуществляется так же, как и в классической москитной сетке.

Сборка москитной сетки
Сборка москитной сетки
